Matrice De Flux Firewall Excel - Modèle Gratuit

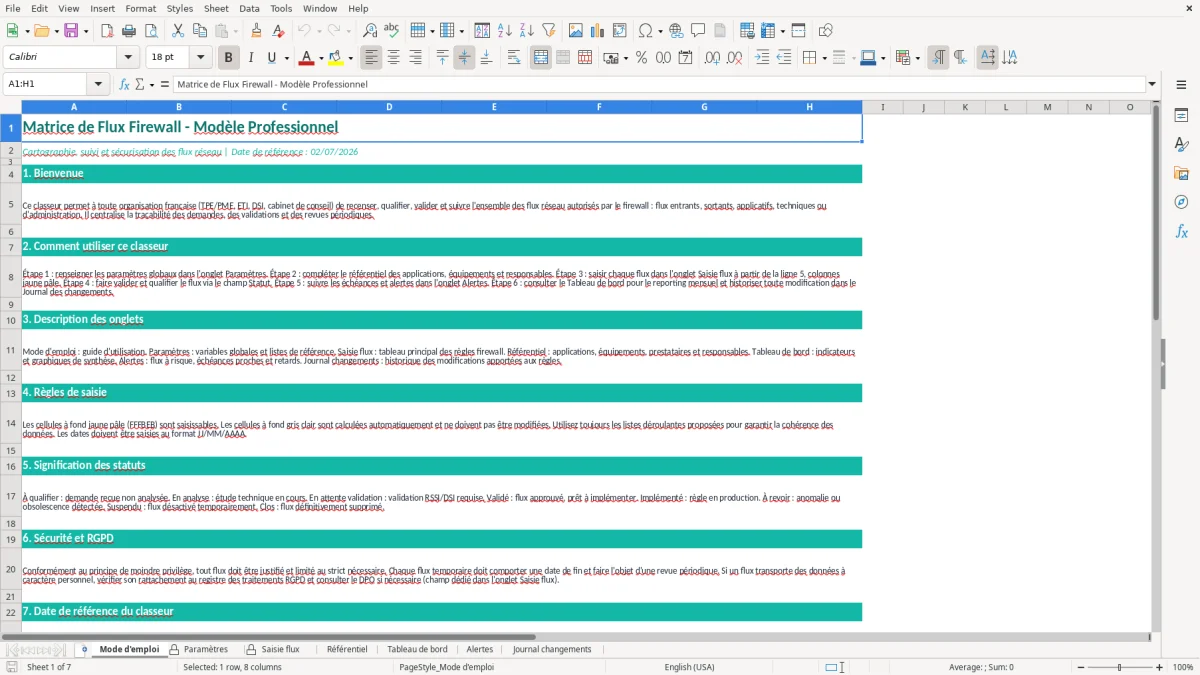

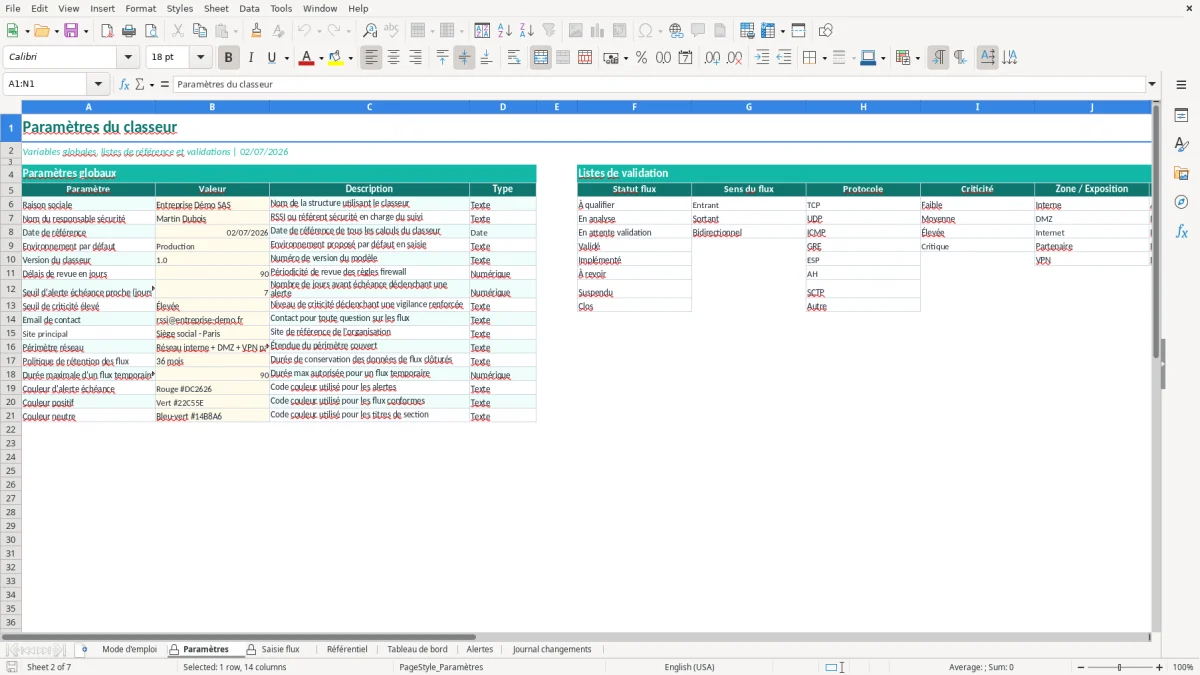

Quand tu ouvres le fichier, commence par l’onglet Mode d'emploi : il rappelle la logique du classeur et la façon de remplir la matrice. L’onglet Paramètres contient les valeurs de référence utilisées dans les listes déroulantes, donc tu y poses tes zones, tes environnements, tes statuts et les autres options communes avant de saisir les flux. La Figure 2 présente cette base ; c’est elle qui évite de taper trois fois la même valeur avec des variantes inutiles.

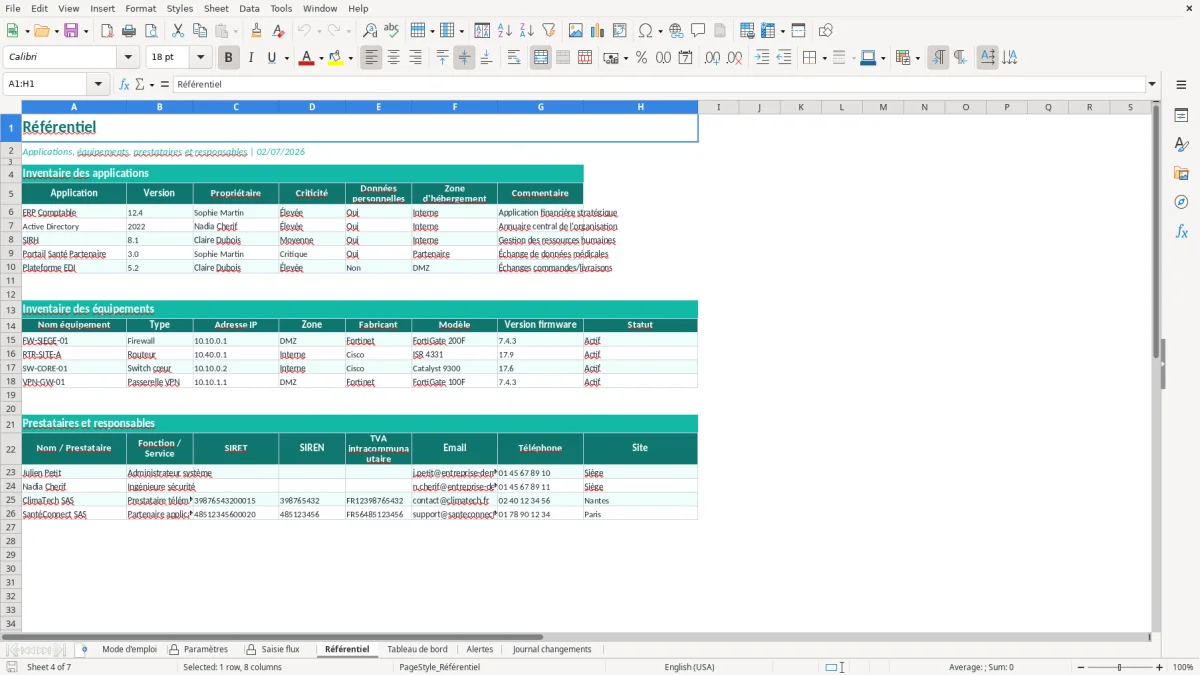

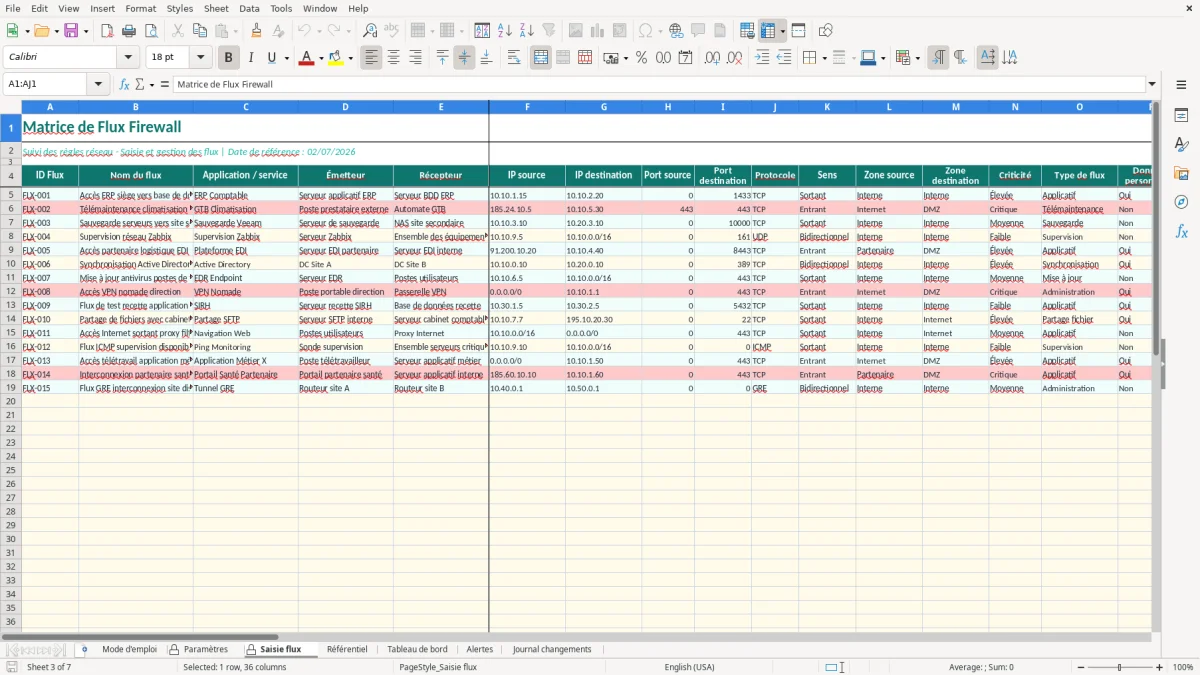

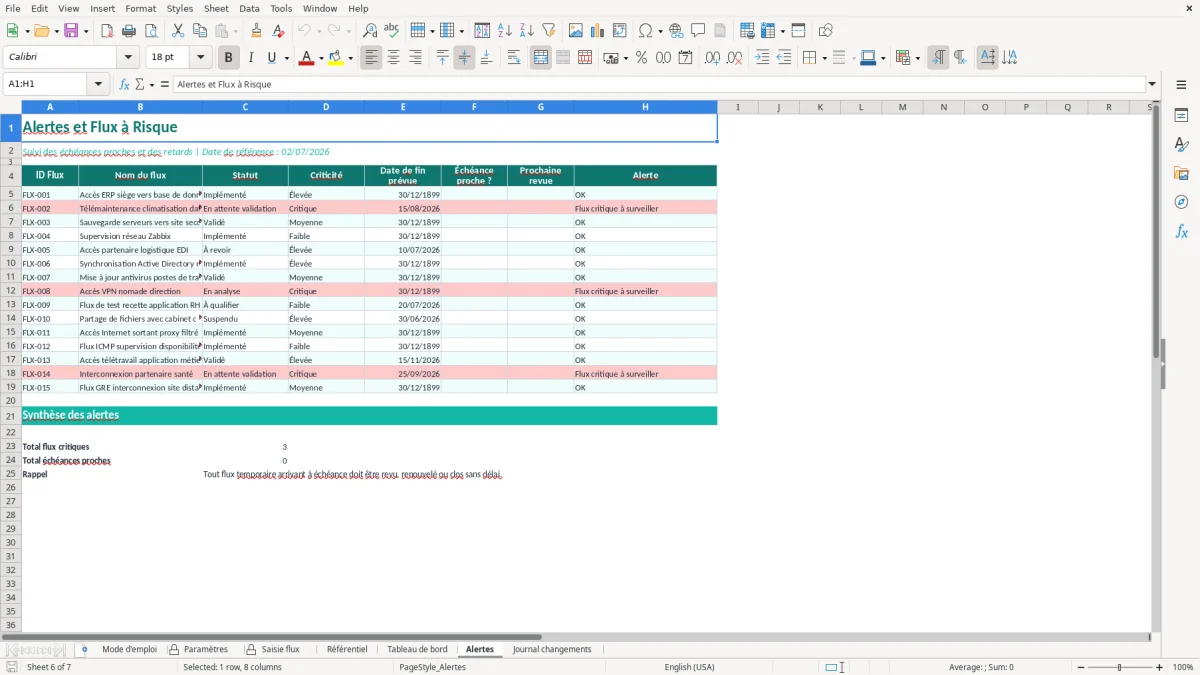

Ensuite, va dans Saisie flux pour renseigner chaque règle. Tu complètes les champs métier du flux, puis le classeur applique les contrôles et alimente le tableau de bord ; les cellules de saisie sont mises en évidence pour que tu vois tout de suite ce qui doit être rempli. L’onglet Référentiel sert à normaliser les libellés et les codes, le Tableau de bord résume l’état des flux, et Alertes te signale les lignes à reprendre. Enfin, note chaque changement dans Journal changements pour garder la chronologie des décisions. La Figure 3 montre la logique de saisie, et la Figure 4 illustre le référentiel utilisé pour garder des libellés stables.

La matrice de flux firewall sert surtout quand tu dois faire le lien entre un besoin applicatif et une règle réseau réellement déployée. En pratique, c’est l’outil qu’utilisent un administrateur réseau, un RSSI, un chef de projet technique ou un prestataire infogérant pour répondre à une question simple : quel flux passe entre quelle source et quelle cible, sur quel port, avec quel protocole, et pour quel motif. Sans ce support, l’information se disperse dans des tickets, des mails, des exports de pare-feu et des notes internes. On finit vite avec des règles du type “any-any temporaire”, qu’on oublie pendant des mois.

Le classeur Excel que tu trouves ici est pensé pour éviter ce flou. Tu peux y décrire un flux par ligne, en gardant les champs utiles au terrain : application, environnement, zone, source, destination, port, protocole, sens, statut et commentaire de justification. Sur une équipe qui gère 120 règles actives, il suffit souvent de 10 à 15 règles mal documentées pour ralentir une mise en production ou bloquer une clôture d’audit. La matrice permet de repérer rapidement celles qui n’ont pas de propriétaire, celles qui ne portent pas de motif clair et celles qui ont un statut à revoir.

Ce fichier est aussi utile quand plusieurs acteurs interviennent sur la même infrastructure. Le responsable applicatif donne le besoin, l’équipe réseau traduit en règle, l’exploitation applique, puis la sécurité vérifie que le tout reste cohérent. Sans un tableau commun, chacun garde sa version du flux. Avec ce modèle, tu fixes une terminologie unique dans le référentiel et tu réduis les écarts de vocabulaire entre équipes. C’est particulièrement pratique sur des environnements à plusieurs zones, par exemple production, préproduction et administration, où les mêmes applications n’ont pas toujours les mêmes ports ouverts.

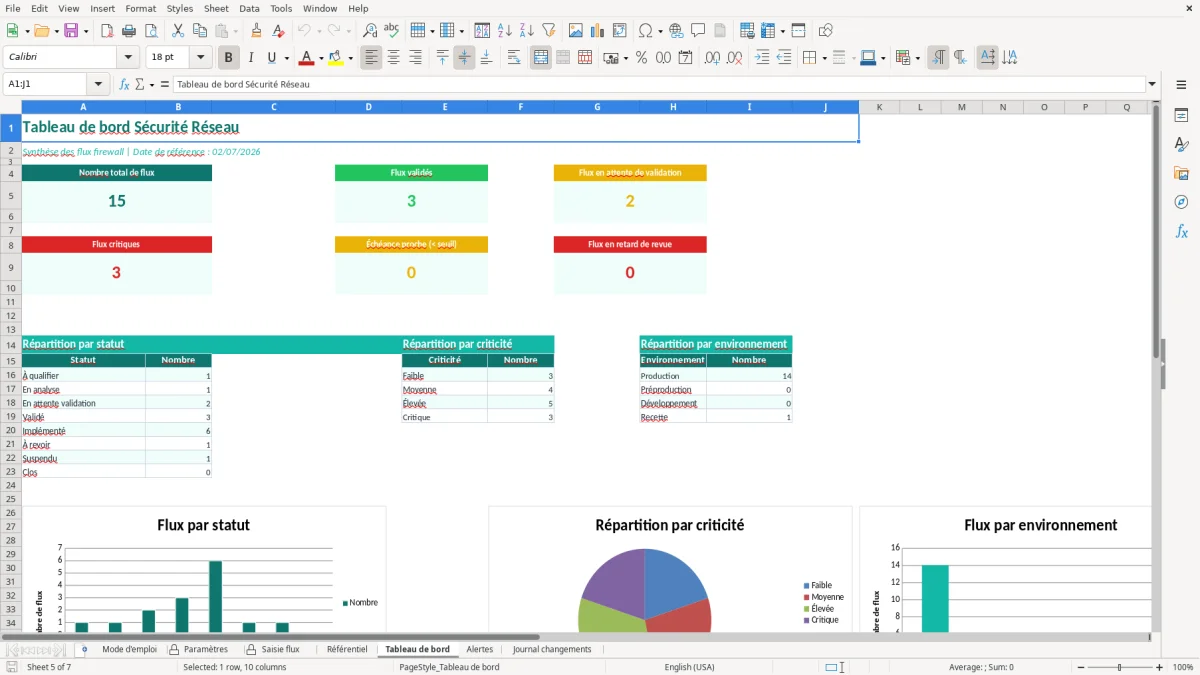

La présence du tableau de bord change aussi la lecture quotidienne. Au lieu de relire toute la matrice, tu vois les volumes par statut et tu identifies les lignes à traiter. Sur un fichier de 200 flux, une simple vue synthétique évite de passer 20 minutes à filtrer manuellement. C’est le bon niveau d’outil quand tu veux documenter, relire et prioriser sans sortir d’Excel.

Dans la même logique de vue synthétique, on retrouve ce besoin de lecture immédiate dans un tableau de suivi médical où les indicateurs remplacent les longues listes pour prioriser l’essentiel.

Sur le plan technique, une matrice de flux n’est propre que si elle conserve une structure stable. Ici, le référentiel joue ce rôle : il évite que tu écrives “Prod”, “PROD” et “production” comme trois valeurs différentes. Dans Excel, ce genre d’écart casse les filtres, fausse les tableaux croisés et complique les contrôles. Le modèle s’appuie donc sur des listes de sélection et sur un découpage des informations par onglet. C’est la bonne approche si tu veux garder des données cohérentes sur plusieurs dizaines ou centaines de lignes.

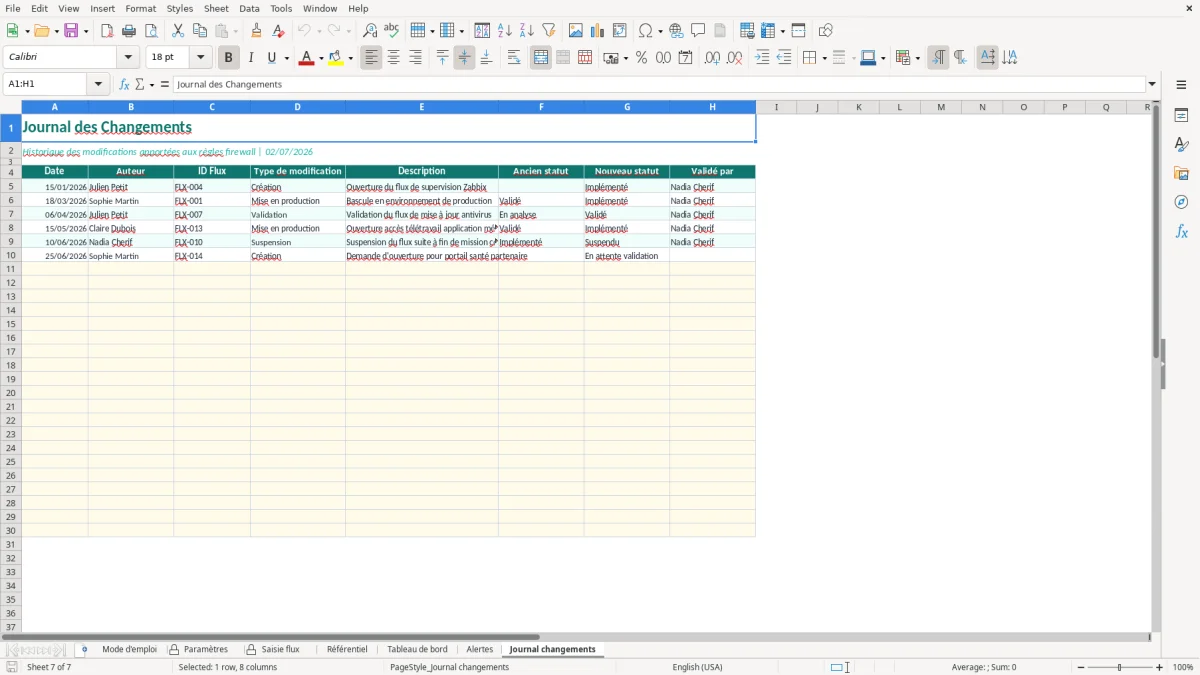

Le journal de changements est le point technique le plus sous-estimé. Quand une règle firewall change, ce n’est pas seulement le port ou l’adresse IP qui compte ; il faut aussi conserver la date, l’auteur, la raison et le statut du changement. Sans cette trace, tu te retrouves avec un fichier qui décrit l’état actuel, mais pas l’historique. Sur une revue mensuelle de 40 modifications, perdre 5 décisions suffit à créer une divergence entre le dossier d’exploitation et la réalité du pare-feu. Le journal permet de reconstituer la chronologie sans aller chercher les tickets dans trois outils différents.

La partie conformité documentaire est importante, même si ce n’est pas un outil réglementaire à proprement parler. En France, beaucoup d’organisations utilisent ce type de matrice pour alimenter le dossier de sécurité, les revues internes, les audits ISO 27001 ou les contrôles d’accès liés à la PSSI. Le fichier n’exécute pas la politique de sécurité, mais il sert de preuve opérationnelle. Quand tu dois expliquer pourquoi un flux TCP 443 reste ouvert entre deux zones, un historique propre et une justification claire valent mieux qu’un commentaire laissé dans un ticket fermé depuis 8 mois.

Le point technique à retenir est simple : pour un firewall, mieux vaut une matrice courte mais fiable qu’un inventaire trop large et mal tenu. Une ligne incomplète avec une destination floue ou un port “à confirmer” crée plus de risque qu’elle n’en résout. Si tu travailles avec 2 environnements et 60 règles, tu peux vérifier la cohérence de la matrice en moins d’une heure. Si tu la laisses dériver, la reprise prend vite une demi-journée.

Les erreurs les plus fréquentes ne viennent pas du pare-feu lui-même, mais de la façon dont la matrice est tenue. La première est de mélanger un besoin fonctionnel et une règle technique dans la même cellule. Tu vois alors des libellés du type “Accès appli métier” sans source, sans destination et sans port. Sur 50 lignes, ce raccourci semble pratique ; sur 150, il rend la matrice inutilisable au moment de corriger une anomalie ou de retirer une règle.

La deuxième erreur consiste à laisser les ports en texte libre sans normalisation. On croise souvent des saisies comme “443/tcp”, “HTTPS”, “443” et “TCP 443” pour désigner la même chose. Pour un filtre Excel, ce sont quatre valeurs différentes. Résultat : ton comptage de flux par port devient faux, et le tableau de bord te montre des volumes éclatés. Si 30 flux sont saisis avec 4 variantes au lieu d’un format unique, tu ne vois plus tout de suite qu’en réalité 18 d’entre eux passent sur le même service.

La troisième erreur est d’ignorer le sens du flux. Un échange sortant n’a pas le même impact qu’un échange entrant, surtout quand tu dois justifier une ouverture depuis une zone utilisateur vers une zone serveur ou l’inverse. Beaucoup de fichiers se contentent d’un simple “autorisé” sans préciser la direction. C’est un problème concret : au moment de faire une revue de risques, tu ne sais plus si la règle autorise une initiation de session ou seulement une réponse. Sur le terrain, c’est souvent là que les allers-retours commencent avec l’équipe réseau.

La quatrième erreur, très courante, est de ne pas dater les changements. Une matrice sans date d’ajout ou de dernière revue donne l’impression que tout est à jour, alors qu’une partie du parc a déjà été reconfigurée. Si tu as 80 flux et que 12 ont été modifiés depuis le dernier contrôle, tu dois pouvoir les retrouver immédiatement. Le journal de changements évite justement ce piège. Il montre quelles lignes ont bougé, quand, et pour quelle raison.
